当前位置:首页 >> 产品展示>> 除铁设备
除铁设备

RCDD系列自卸式电磁除铁器(自冷式)

除铁器简介
除铁器主要用于吸除夹杂在的物料中的铁磁性物质,如:铁块、铁屑、铁钉、铁丝、螺栓、螺帽、槽钢、角铁、钻头、斗齿等,以防止破碎机、研磨机等机械设备受到损坏,亦可防止皮带输送机被纵向撕裂。
除铁器分类
◆按种类可分为电磁除铁器和永磁除铁器两种
◆按磁场强度可分为普通磁场除铁器和超强磁场除铁器
◆按结构和用途可分为悬挂手动除铁器、悬挂自卸式除铁器、永磁滚筒式、管道式除铁器等
早先除铁器以电磁为主,如今随着永磁材料特别是钕铁硼磁材的发展应用及性能的提高,永磁除铁器得到迅速发展,成为除铁器的发展方向。


除铁器选型
除铁器的选型需根据现场物料输送形式、铁磁性杂质含量、除净率、物料粒度、厚度、湿度等选用不同系列不同型号的除铁器。
◆皮带输送机输送物料中铁杂质较少,可选用悬挂式人工卸铁除铁器,反之,如物料当中铁杂质较多,为节省人工提高效率则建议选用自卸式除铁器。
◆如物料当中铁杂质较多、铁杂质受磁面积较小、物料堆积厚度较厚、铁杂质为弱磁性合金杂质(如钢球、钢锻、钻头、挖掘机斗齿、铲车斗齿)等比较难吸除的情况下,建议选用强磁型除铁器,增加磁场强度,以满足除铁要求。
◆通常情况下,除铁器的选型是根据皮带输送机带宽决定的,例如:现场皮带机带宽800mm,除铁器就应该选择对应800mm带宽的除铁器型号,尽量不要降低除铁器的选型,因为皮带输送机带宽越宽,相应产量就会越高,在皮带上堆积的物料也就越厚,如果盲目降低型号、缩小除铁器尺寸,会导致除铁器磁块装填数量减少,磁场强度降低,降低现场实际使用效果。

订货需知
用户向我公司订货时请提供:
◆提供设备名称、规格型号、磁场强度、数量及特殊要求。
◆提供用户现场的输送机带宽、带速、倾角、物料性质、粒度、温度、厚度,含铁杂质的种类、大小、重量等参数,供我公司参考。
◆提供交货时间、地点、收货单位等。
◆本公司可开据17%增值税发票,发票单独邮寄,用户需提供开票资料、收件地址、收件人姓名及电话等详细信息。
自卸式电磁除铁器介绍:

RCDD系列自缷式电磁除铁器(自冷式),是在RCDB系列悬挂式干式电磁除铁器的基础上增加了驱动电机、弃铁皮带、框架、滚筒、托辊等部分组成,与各种输送机配套使用。当输料皮带上的散状物料经过除铁器底部时,混杂在物料中的铁磁性杂质在电磁除铁器磁芯强大的磁场力作用下被吸附到除铁器卸铁皮带上,由不停运转的卸铁皮带将吸附住的铁杂质刮出,卸进集铁箱,从而达到自动连续除铁的目的。无需停电人工清理,实现了自动化除铁。





(国标普通型)自卸式电磁除铁器——参数如下:

型号/参数 适用带宽
mm
额定吊高
hmm
磁场强度
≥mT
物料厚度
≤mm
励磁功率
≤kw
驱动功率
≤kw
适应带速
≤m/s
重量
kg
外形尺寸 mm
A B C D E
RCDD-5 500 150 70 100 1 1.5 4.5 1080 2060 965 720 770 455
RCDD-6 600 175 70 120 1.6 1.5 1350 2160 1170 810 1070 575
RCDD-6.5 650 200 70 150 2 2.2 1530 2380 1370 820 888 650
RCDD-8 800 250 70 200 4 2.2 2100 2340 1420 860 923 800
RCDD-10 1000 300 70 250 6 3.0 3380 2810 1700 880 1180 1450
RCDD-12 1200 350 70 300 8 4.0 4150 3000 1850 850 1650 1500
RCDD-14 1400 400 70 350 12 4.0 5500 3280 2070 1020 1600 1410
RCDD-16 1600 450 70 400 15 5.5 6900 3600 2270 1050 1800 1500
RCDD-18 1800 500 70 450 20 7.5 8800 4380 2500 1160 2220 1500
RCDD-20 2000 550 70 500 26 7.5 10500 4500 2900 1300 2475 1550
RCDD-22 2200 600 70 550 32 11 12900 5100 3100 1350 2600 1600
(强磁型)自卸式电磁除铁器——参数如下:
型号/参数 适用带宽
mm
额定吊高
h ≤mm
磁场强度
≈MT
励磁功率
kw
驱动功率
KW
外型尺寸mm 适用带速
≤m/s
重量
kg
L W H
RCDD-5 T1 500 150 90 1.8 1.1 1900 900 800 4.5 1000
T2 120 2.0 1.1 1900 900 850 1150
T3 150 2.5 1.1 1900 900 900 1200
RCDD-6 T1 600 180 90 2.0 1.5 2000 950 850 4.5 1150
T2 120 2.5 1.5 2000 950 900 1250
T3 150 3.0 1.5 2000 950 950 1400
RCDD-6.5 T1 650 200 90 3.0 2.2 2160 710 900 4.5 1730
T2 120 5.0 2.2 2160 750 940 1880
T3 150 8.0 2.2 2160 750 970 1950
RCDD-8 T1 800 250 90 5.0 2.2 2340 900 970 4.5 2400
T2 120 9.0 2.2 2340 900 1010 2650
T3 150 13.0 3.0 2340 900 1050 2780
RCDD-10 T1 1000 300 90 7.5 3.0 2810 1100 1080 4.5 3050
T2 120 12.5 3.0 2810 1100 1140 3780
T3 150 16.5 4.0 2810 1100 1170 4350
RCDD-12 T1 1200 350 90 10.0 4.0 3010 1300 1200 4.5 4650
T2 120 14.0 4.0 3010 1300 1260 5150
T3 150 21.0 5.5 3010 1300 1300 6240
RCDD-14 T1 1400 400 90 14.0 4.0 3010 1460 1300 4.5 6100
T2 120 18.0 5.5 3280 1460 1370 7850
T3 150 26.0 5.5 3280 1460 1420 8760
RCDD-16 T1 1600 450 90 15.0 5.5 3590 1660 1400 4.5 7600
T2 120 22.0 5.5 3590 1660 1460 9370
T3 150 32.0 7.5 3590 1660 1520 10970
RCDD-18 T1 1800 500 90 19.0 7.5 3800 1950 1500 4.5 9870
T2 120 28.0 7.5 3800 1950 1600 13950
T3 150 38.0 11.0 3800 1950 1670 15920
售后服务:
1、产品保修三年,一年内属产品质量原因损坏的原器件,包退、包换。一年后三年内损坏的原器件,供方只收工本费。
2我公司在全国各地有一只专业维修队伍,在接到对方通知后,48小时赶到现场



山东华新——除铁器成品展示区



山东华新——企业风景


山东华新——客户考察


山东华新——会议现场



山东华新——资质证书(其它资质、专利证书、荣誉证书略,如需要可提供。)

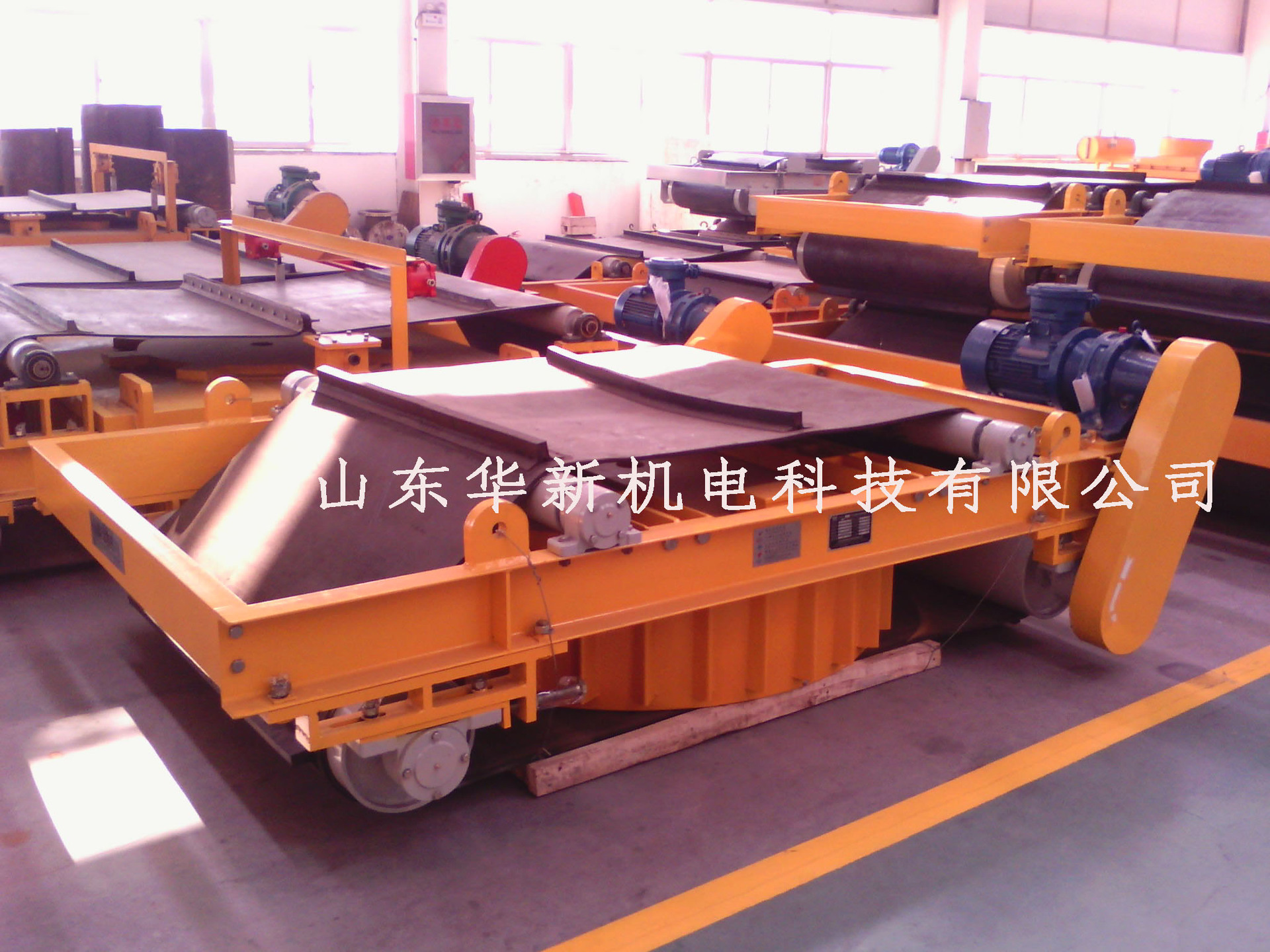

产品展示——自卸式电磁除铁器

undefined

        良好的企业资质、雄厚的技术实力、过硬的产品质量、优质的售后服务,使公司深得广大用户的信赖和支持,公司将坚持以“ 诚信无限、科技无限、服务无限 ”为宗旨,以“ 振兴民族工业、创世界品牌 ” 为目标。在市场竞争中始终处于领先地位。

       华新公司永远是您值得信赖的合作伙伴!
